隔離雙繞組 PSR LED 恒流驅動芯片
產品描述
WS9222X 是一款高精度原邊反饋 LED 恒流驅動芯片，芯片工作在電感電流斷續模式，適用于全范圍輸入電壓反激式隔離 LED 恒流電源。
WS9222X 芯片內部集成 650V 功率開關，采用原邊反饋 和 JFET 高壓供電技術，無需 VCC 電容和啟動電阻，使其外圍器件更簡單，極大地節約了系統的成本和體積。
WS9222X 芯片內帶有高精度的電流取樣電路，使得LED 輸出電流精度達到±5%以?xún)?nèi)。芯片采用了特有的恒流控制方式，可以達到優異的線性調整率。
WS9222X 提供了多重保護功能，包括：逐周期電流限制保護（OCP），LED 開路/短路保護，過溫調節等。

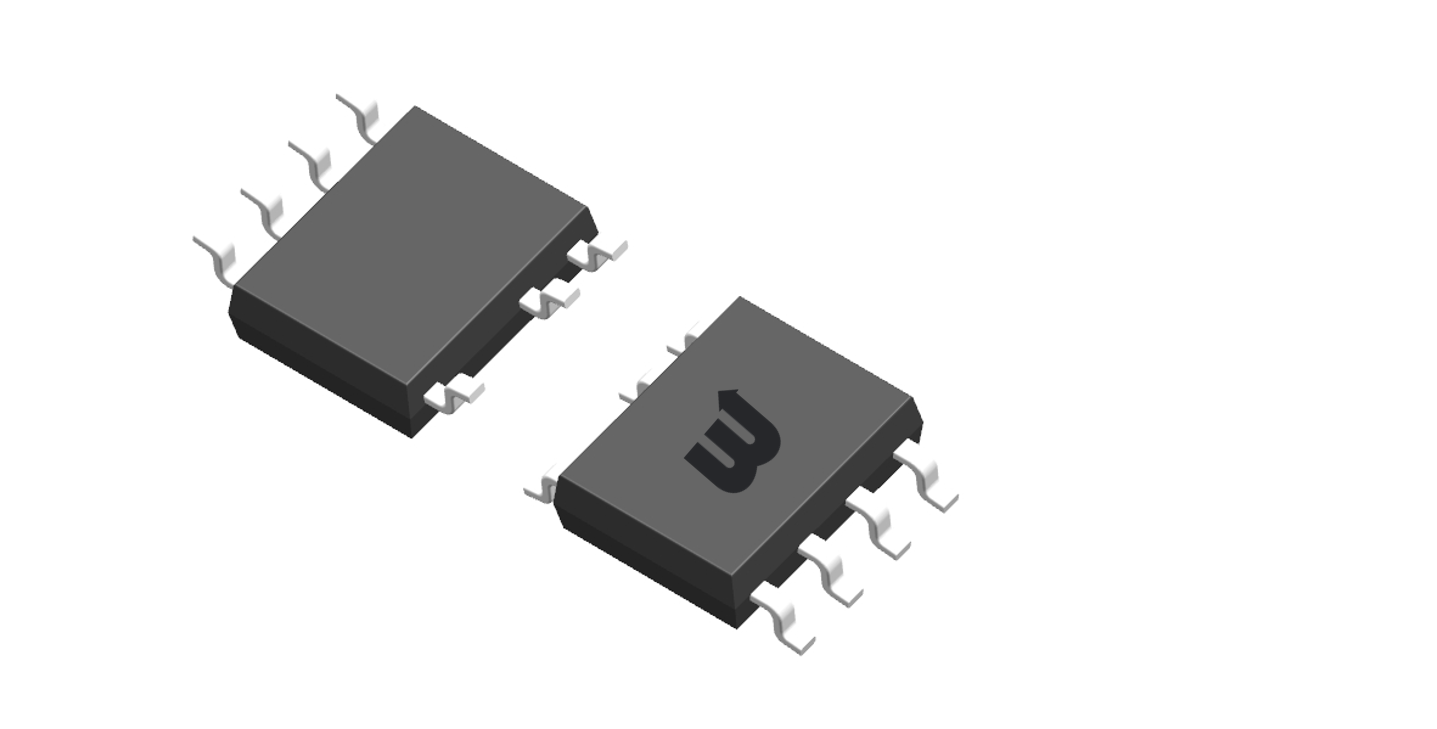

WS9222X 采用 SOP7 封裝。
主要特點
無 VCC 電容、無啟動電阻
集成 JFET 高壓供電電路
無需變壓器輔助繞組檢測和供電
寬輸入電源范圍
LED 開路保護
LED 短路保護
過溫調節功能
規格書
| 文檔名稱 | 文檔描述 | 下載 |
|---|---|---|
| WS9222X_CN_A2 | 706KB |
